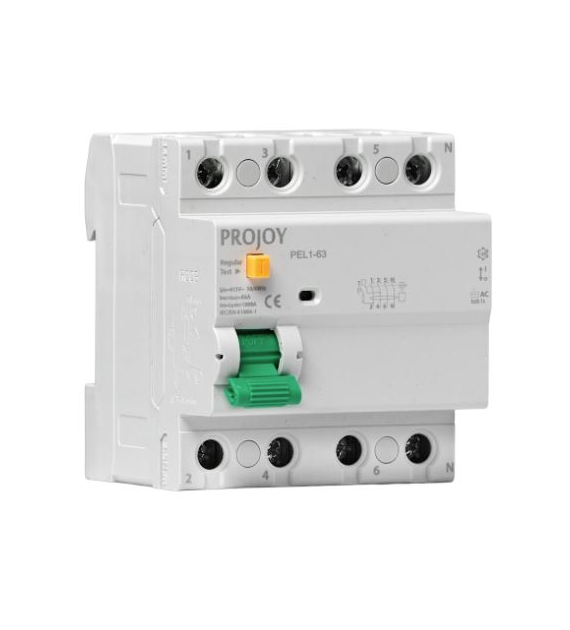

PROJOY PEL1-63 — Wyłącznik różnicowoprądowy (RCCB) 16A, 4P, 100mA (AC)
Krótki opis:
PROJOY PEL1-63 to niezawodny wyłącznik różnicowoprądowy (RCCB) przeznaczony do ochrony przeciwporażeniowej osób oraz redukcji ryzyka pożarowego spowodowanego uszkodzeniem izolacji lub upływem prądu. Wersja 16A 4P 100mA (AC) jest przeznaczona do instalacji trójfazowych, gdzie wymagana jest ochrona wzrostowa prądu upływu (detekcja prądu przemiennego AC).
Zastosowanie
Ochrona przeciwporażeniowa w instalacjach trójfazowych (np. zasilanie maszyn, rozdzielnice przemysłowe i budynkowe).
Redukcja ryzyka pożaru wynikającego z upływu prądu i uszkodzeń izolacji.
Stosowanie w rozdzielnicach, panelach i systemach zasilania tam, gdzie wymagane jest odłączanie przy upływie prądu.
Najważniejsze cechy
Typ: RCCB (wyłącznik różnicowoprądowy) serii PEL1-63.
Prąd znamionowy: 16 A (wersja opisana).
Polaryzacja: 4-biegunowy (4P) — dla instalacji trójfazowych z przewodem neutralnym.
Nominalny prąd różnicowy (wyzwalanie): 100 mA (czułość, wersja AC — wykrywa prąd przemienny).
Napięcie znamionowe: 230 / 400 VAC (typowe wartości dla serii PEL1-63).
Wysoka odporność na impulsy (UD = 6 kV) oraz długa żywotność mechaniczna i elektryczna.
Dostępne też inne wersje prądowe i czułości (np. 10 mA, 30 mA, 300 mA) oraz zakresy prądów od 16A do 63A.
Posiada certyfikat CE (dostępne dokumenty i karta katalogowa dla serii).
Dane techniczne (wybrane)
Parametr Wartość
Model PEL1-63 (wersja 16A, 4P, 100mA AC)
Prąd znamionowy 16 A
Liczba biegunów 4P (cztery)
Czułość upływu 100 mA (AC)
Napięcie znamionowe 230 / 400 VAC
Nominalne udarowe napięcie odporności 6 kV
Żywotność mechaniczna ≈ 10 000 cykli
Żywotność elektryczna ≈ 4 000 cykli
Zalety
Skuteczna ochrona osób przed porażeniem prądem elektrycznym.
Ograniczenie ryzyka powstania pożaru przez wykrycie upływów prądu.
Solidna konstrukcja i materiały samogasnące dla bezpieczeństwa instalacji.
Uniwersalność — dostępność różnych prądów znamionowych i czułości pozwala dopasować urządzenie do wielu aplikacji.
Uwagi
Wybierając wersję PEL1-63 zwróć uwagę na wymaganą czułość (mA) oraz na to, czy aplikacja wymaga detekcji typów prądów innych niż czysty AC (w takim przypadku oferowane są inne warianty typu A lub inne serie). Instalację i podłączenie powinien wykonywać wykwalifikowany elektryk zgodnie z obowiązującymi normami i przepisami.
