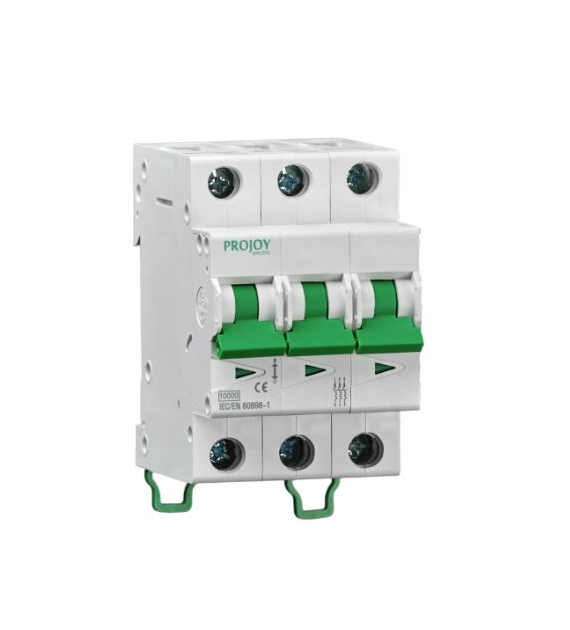

PROJOY PEM1-63 20A 3P C 10 kA — Miniaturowy wyłącznik nadprądowy
PROJOY PEM1-63 20A 3P C 10 kA to trójbiegunowy miniaturowy wyłącznik nadprądowy zaprojektowany do skutecznej ochrony instalacji przed przeciążeniami i zwarciami w obwodach niskiego napięcia. Urządzenie posiada charakterystykę typu C, która umożliwia tolerowanie umiarkowanych prądów rozruchowych typowych dla silników i maszyn, przy jednoczesnym szybkim odłączeniu obwodu w sytuacji awaryjnej oraz wysoką zdolność zwarciową 10 kA. :contentReference[oaicite:0]{index=0}
Dane techniczne
Seria: miniaturowe wyłączniki nadprądowe PEM1-63.
Prąd znamionowy: 20 A.
Liczba biegunów: 3P — trzybiegunowy (do instalacji trójfazowych).
Charakterystyka wyzwalania: C — odpowiednia dla obciążeń z umiarkowanym prądem rozruchowym.
Zdolność zwarciowa: 10 kA — wysoka zdolność przerywania prądów zwarciowych. :contentReference[oaicite:1]{index=1}
Napięcie znamionowe: standardowe 230/400 VAC przy częstotliwości 50/60 Hz. :contentReference[oaicite:2]{index=2}
Montaż: standardowa szyna DIN 35 mm, kompatybilna z typowymi rozdzielnicami elektrycznymi. :contentReference[oaicite:3]{index=3}
Opis działania
Wyłącznik nadprądowy PEM1-63 działa jako zabezpieczenie obwodu elektrycznego, wykrywając przeciążenia oraz zwarcia i natychmiastowo odłączając obwód, aby zapobiec uszkodzeniom przewodów, urządzeń oraz instalacji. Charakterystyka typu C sprawia, że produkt jest przystosowany do ochrony obwodów z urządzeniami indukcyjnymi, które generują krótkotrwałe wyższe prądy rozruchowe, minimalizując jednocześnie niepotrzebne wyłączenia. :contentReference[oaicite:4]{index=4}
Zalety produktu
Charakterystyka C zwiększa odporność na krótkie, wysokie prądy rozruchowe bez utraty skuteczności ochrony.
Wysoka zdolność zwarciowa 10 kA podnosi ogólne bezpieczeństwo instalacji oraz jej odporność na awarie. :contentReference[oaicite:5]{index=5}
Trójbiegunowa konstrukcja umożliwia zastosowanie w układach trójfazowych.
Prosty montaż na standardowej szynie DIN 35 mm ułatwia instalację w rozdzielnicach i tablicach sterowniczych. :contentReference[oaicite:6]{index=6}
Zastosowanie
Produkt przeznaczony jest do zabezpieczania trójfazowych obwodów elektrycznych w instalacjach mieszkaniowych, biurowych oraz lekkich instalacjach przemysłowych, gdzie wymagana jest ochrona przed skutkami przeciążeń i zwarć oraz tolerancja umiarkowanych prądów rozruchowych. :contentReference[oaicite:7]{index=7}
Uwagi montażowe
Montaż i podłączenie wyłącznika powinno być wykonane przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami bezpieczeństwa oraz dobrane do konkretnego obciążenia i charakterystyki instalacji. :contentReference[oaicite:8]{index=8}
