Opis

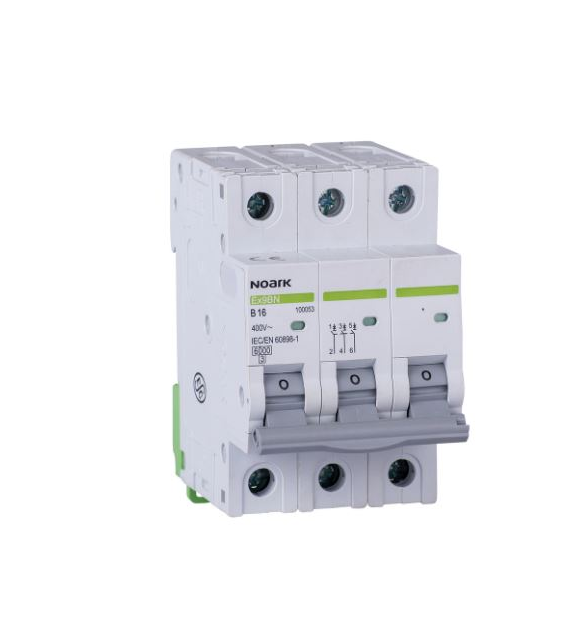

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A.
Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA.
W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D.
Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm.
Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne.
Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi.
Możliwe jest tworzenie różnorodnych kombinacji akcesoriów.
Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie.
Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
Wyłączniki nadprądowe zgodne z IEC/EN 60898-1 i IEC/EN 60947-2 (częściowo)
■ Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA
■ 1 do 4 biegunów ■ Charakterystyki wyzwalania B, C, D
■ Prąd znamionowy do 63 A
■ Napięcie znamionowe łączeniowe 240/415 V AC
■ 72 V DC na biegun (1P, 2P) 48 V DC na biegun (3P, 4P)
■ Szeroki wybór akcesoriów
