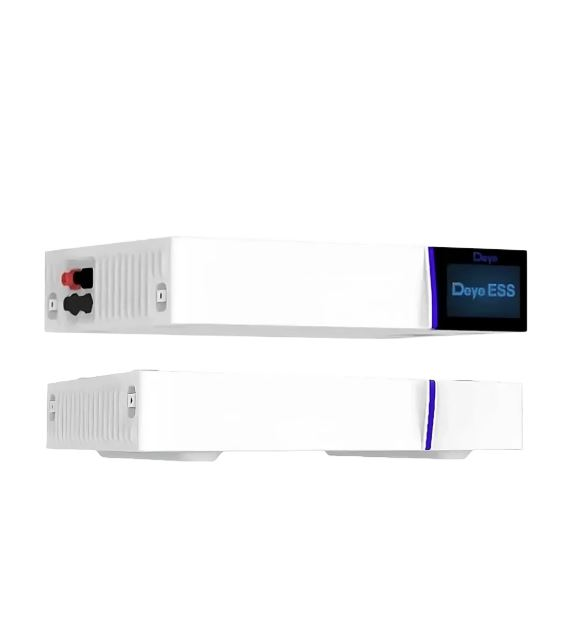

DEYE GB‑LBS + GB‑LBase — jednostka sterująca (BMS) z podstawą
DEYE GB‑LBS to inteligentna jednostka sterująca (BMU/BMS) zaprojektowana dla modułowej, wysokonapięciowej serii baterii GB‑L. W komplecie oferowana jest także podstawa GB‑LBase, która zapewnia stabilne mocowanie modułów baterii i ułatwia instalację. Zestaw służy do nadzorowania, ochrony i bezpiecznego połączenia modułów w system magazynowania energii o wysokim napięciu.
Najważniejsze funkcje
Funkcja BMS: monitorowanie stanu ogniw, balansowanie, zabezpieczenia przeciwprzepięciowe i termiczne.
Obsługa wysokiego napięcia: szeroki zakres napięć pracy (typowo od około 120 V do 750 V DC), pozwalający na łączenie modułów w szereg.
Prąd ładowania/rozładowania: nominalne wartości projektowe ~40 A z możliwością osiągnięcia wartości szczytowych (zależnie od wersji).
Stopień ochrony IP65 — odporność na warunki zewnętrzne i możliwość instalacji w różnych miejscach.
Interfejsy komunikacyjne i złącza zasilania: hub komunikacyjny dla modułów, przewody zasilające i kable sygnałowe do integracji z inwerterem.
Modularna konstrukcja: przeznaczony do pracy z modułami GB‑LM (np. 4,09 kWh) — łatwy montaż i skalowalność systemu.
Dane techniczne
Parametr Wartość
Zakres napięcia pracy ~120–750 V DC
Nom. prąd ładowania/rozładowania ~40 A
Maks. prąd szczytowy ~50 A
Stopień ochrony IP65
Wymiary (GB‑LBS) ~540 × 385 × 110 mm
Masa (GB‑LBS) ~12 kg
Wymiary (GB‑LBase) ~540 × 385 × 90–100 mm
Masa (GB‑LBase) ~7 kg
Zastosowanie
Zestaw GB‑LBS + GB‑LBase jest przeznaczony do instalacji magazynów energii opartych na modułach GB‑L — zarówno w instalacjach domowych o większej skali, jak i w lekkich zastosowaniach komercyjnych. Umożliwia budowę skalowalnych, bezpiecznych systemów HV, współpracujących z hybrydowymi inwerterami i zapewniającymi rezerwowe zasilanie oraz optymalizację własnego zużycia energii.
Uwagi instalacyjne
Montaż i połączenie modułów powinien być wykonywany przez wykwalifikowany personel zgodnie z instrukcją producenta.
Przed instalacją należy zweryfikować kompatybilność z konkretnym modelem inwertera i wymaganiami systemu.
System wymaga poprawnego okablowania z przewodami zasilającymi i komunikacyjnymi dostarczonymi w zestawie.
Podsumowanie
DEYE GB‑LBS + GB‑LBase to kompletna jednostka sterująca i baza montażowa do modułowych wysokonapięciowych baterii GB‑L. Zapewnia funkcje BMS, bezpieczeństwo eksploatacji, łatwą instalację i integrację w skalowalnych systemach magazynowania energii.
